Interdisziplinär geplant, digital umgesetzt

BIM, digitale Planung und Teamarbeit als Erfolgsfaktoren im Infrastrukturprojekt

Wie interdisziplinäre Zusammenarbeit, gelebte BIM-Kompetenz und internationale Innovationskraft zu messbarem Projekterfolg führen, zeigt das Infrastrukturprojekt „Geh- und Radweg Zusmarshausen“ eindrucksvoll.

Bereits 2021 erhielten drei Augsburger Sweco-Teams aus den Bereichen Verkehr & Wasser, Baumanagement und Ingenieurbau den Auftrag zur Planung und Umsetzung eines rund 600 Meter langen straßenbegleitenden Geh- und Radwegs inklusive mehrerer Ingenieurbauwerke in Zusmarshausen (Bayern). Von Beginn an wurde das Projekt konsequent interdisziplinär und digital umgesetzt.

Klare Projektstruktur sorgt für effiziente Abläufe

Die Projektleitung lag in den Leistungsphasen 1-5 bei der Verkehrsanlagenplanung und ging ab Leistungsphase 6 nahtlos an das Baumanagement über. Diese strukturierte Übergabe stellte eine durchgängige Steuerung von Planung und Ausführung sicher.

Parallel verantwortete der Ingenieurbau die Objekt- und Tragwerksplanung. Ursprünglich waren eine Brücke über die Zusam und zwei Wellstahl-Durchlässe vorgesehen. Im Projektverlauf wurde das Konzept jedoch aus technischen und wirtschaftlichen Gründen weiterentwickelt. Realisiert wurden schließlich drei eigenständige Brückenbauwerke.

Zusätzlich zu den HOAI-Grundleistungen übernahm Sweco die Spartenplanung und Entwurfsvermessung – ein Beispiel für ganzheitliche Projektbetreuung aus einer Hand.

BIM im Infrastrukturbau – freiwillig eingesetzt, klarer Mehrwert

Obwohl nicht vom Auftraggeber gefordert, fiel früh die Entscheidung für Building Information Modeling (BIM) im Ingenieurbau. Der Nutzen zeigte sich bereits bei der Entwurfspräsentation im Gemeinderat: 3D-Modelle ermöglichten eine transparente und anschauliche Darstellung der Planung und stießen auf große Zustimmung.

„Das Projekt des Geh- und Radwegs wurde – wie viele unserer Projekte in Augsburg – teamübergreifend akquiriert und bearbeitet. Besonders profitieren wir von den innovativen digitalen Workflows aus dem Team Ingenieurbauwerke, das inzwischen verstärkt in der BIM-Planung unterwegs ist und diese effizient umsetzt. Auch wenn die BIM-Planung in diesem Projekt unsererseits nachgezogen wurde, ist es gelungen, weitere Mitarbeitende für die digitale Methodik zu begeistern und den eingeschlagenen Weg konsequent weiterzuverfolgen.“ Peter Hartung, Projektleiter Verkehrsanlagen, Sweco Augsburg

Nach Abschluss der Entwurfsplanung erfolgte bewusst der Wechsel von Revit zu Tekla, um die Vorteile der Detailmodellierung im Stahlbau optimal zu nutzen und internationale Software-Standards aus dem skandinavischen Sweco-Netzwerk zu integrieren. So konnte der internationale Wissenstransfer innerhalb der Unternehmensgruppe gezielt genutzt werden.

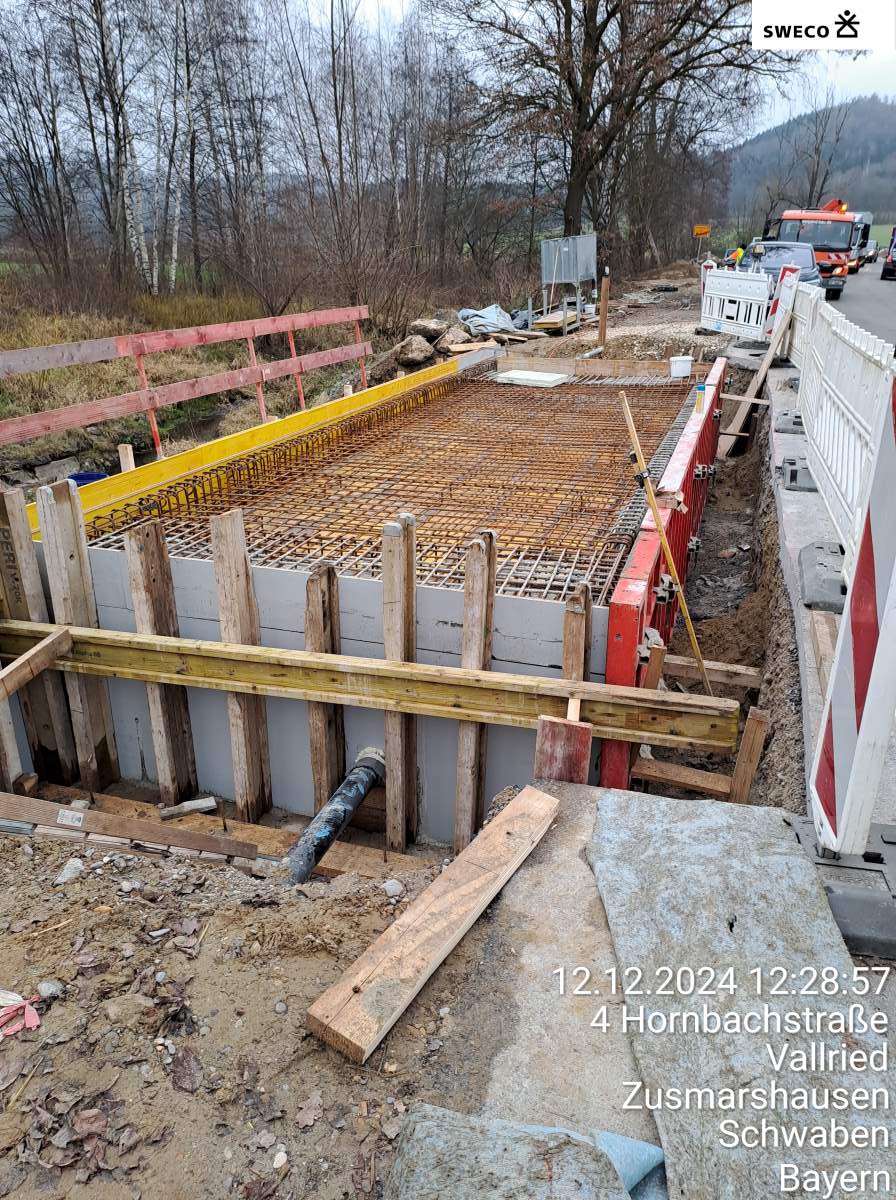

Durchgängige 3D-Bewehrungsplanung steigert Qualität

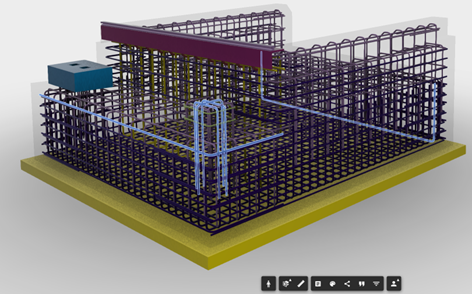

Ein weiterer Innovationsschritt war die vollständige 3D-Bewehrungsplanung. Die Ausführungspläne konnten direkt aus dem Modell abgeleitet werden; widerspruchsfrei, effizient und mit deutlich reduzierten Schnittstellenrisiken während der Bauphase.

Link zum Bewehrungsplaninhalt in SmartDrawings

Smartdrawings: BIM-Modelle direkt auf der Baustelle nutzen

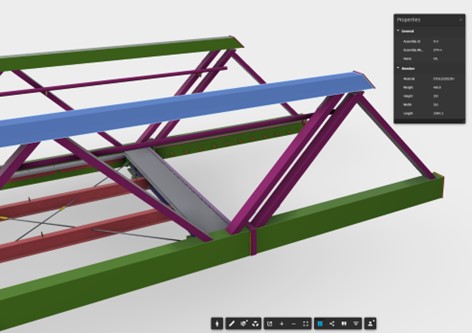

Besonders praxisrelevant war der Einsatz von Smartdrawings, einer browserbasierten IFC-Viewer-Lösung, die von finnischen Sweco-Kolleg*innen entwickelt wurde. Über QR-Codes und Hyperlinks im Plankopf erhalten Projektbeteiligte direkten Zugriff auf gefilterte BIM-Modelle und planbezogene Informationen.

Auf der Baustelle lassen sich je nach Rolle u. a. abrufen:

• Biegeformen und Bewehrungsdetails
• Profilstärken, Längen und Massen
• individuelle Schnitte und zusätzliche Maße
• visuelle 3D-Vergleiche

Link zum Det. – A „Windverband“

Alles ohne Zusatzsoftware – Tablet und Webbrowser genügen. Der Praxistest überzeugte insbesondere die Bauüberwachung:

„Meine Haupttätigkeit liegt in der Bauleitung und Bauüberwachung im Tiefbau. Bei interdisziplinären Bauvorhaben übernehme ich zusätzlich die Bauüberwachung des Ingenieurbaus. Es ist ein großer Vorteil, wenn wir die Planung nicht nur anhand von 2D-Plänen nutzen können, sondern mittels Smartdrawings direkten Zugriff auf die BIM-Modelle haben. Komplexe Details oder Bewehrungsprüfungen lassen sich so deutlich einfacher direkt vor Ort vergleichen. Zudem können zusätzliche Maßketten oder Winkel direkt aus dem Modell abgegriffen werden, ohne zunächst den/die Planer*in kontaktieren zu müssen. Kommt es auf der Baustelle zu unvorhergesehenem Klärungsbedarf, wissen wir, dass unsere Planer*innen kurzfristig Lösungen finden.“ Bernd Erhard, Projektleiter Baumanagement, Sweco Augsburg

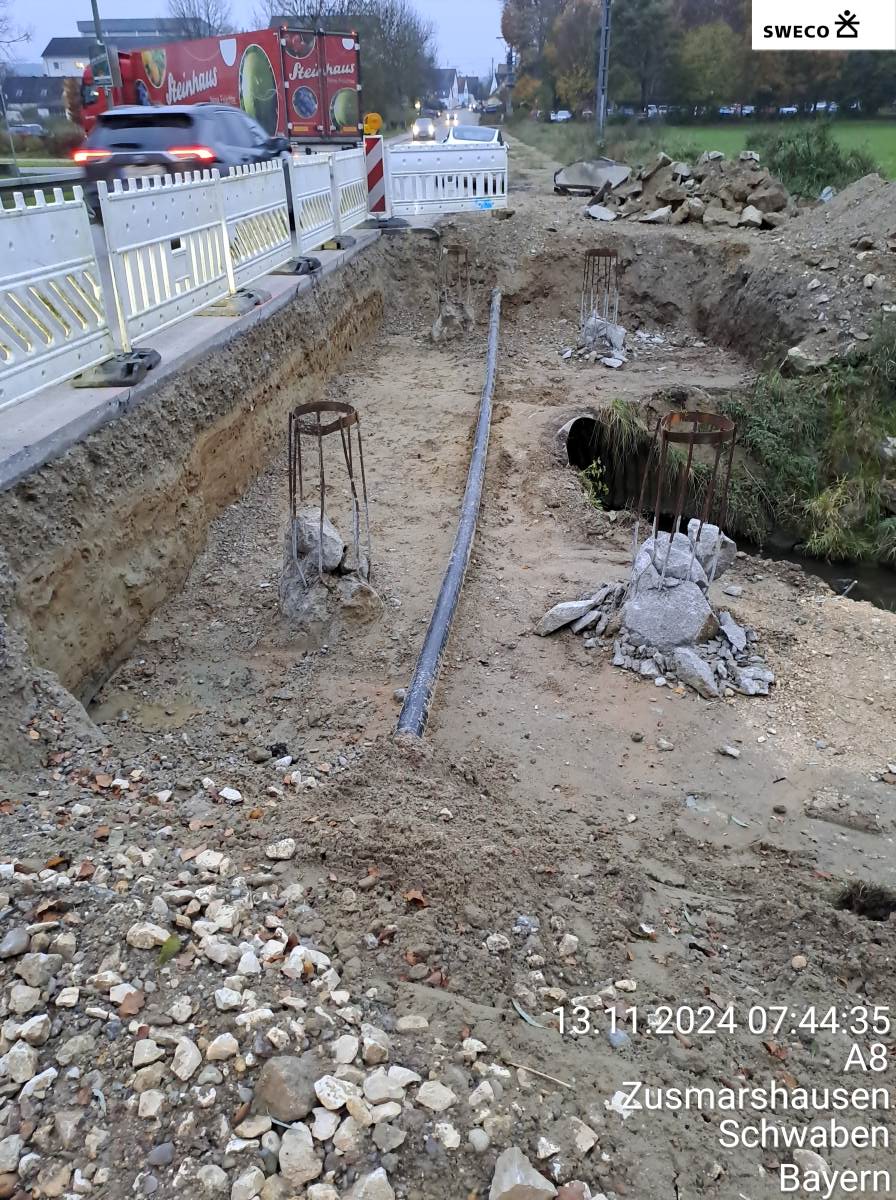

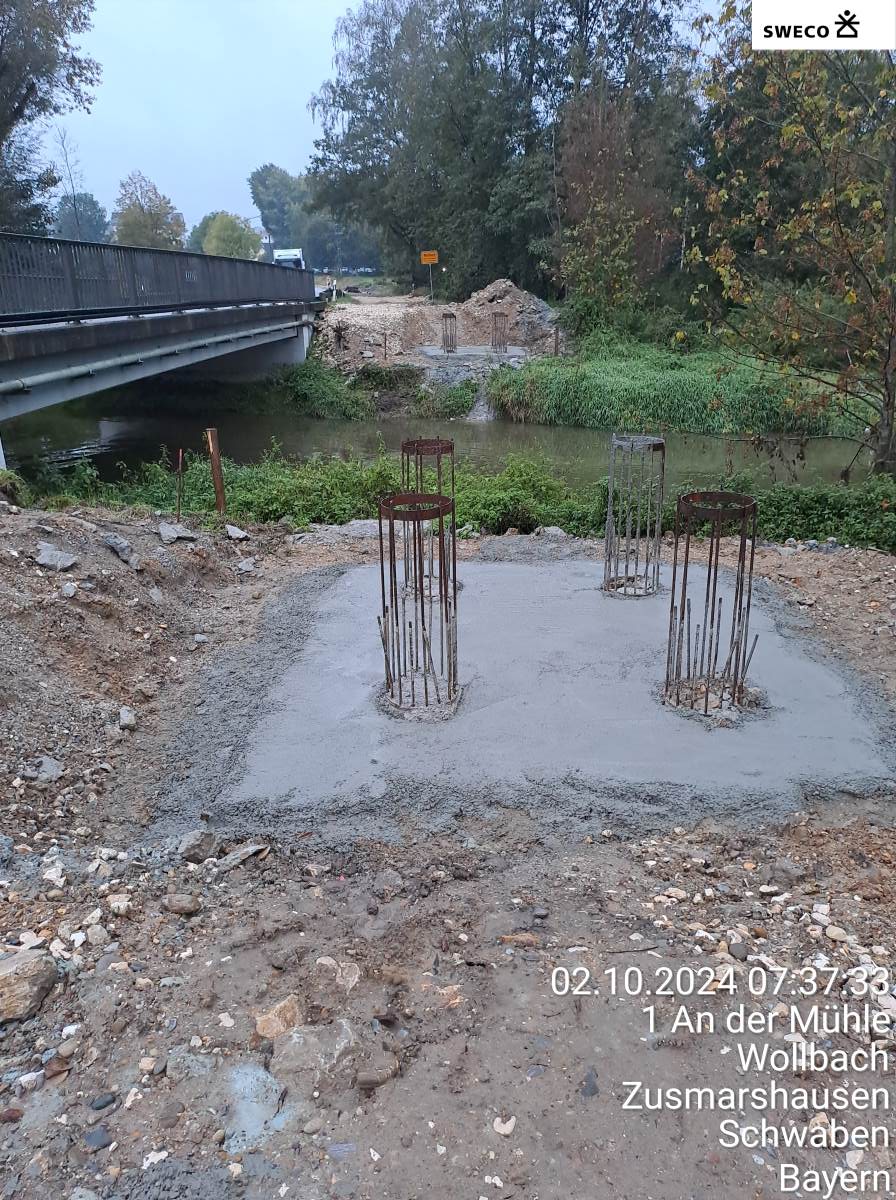

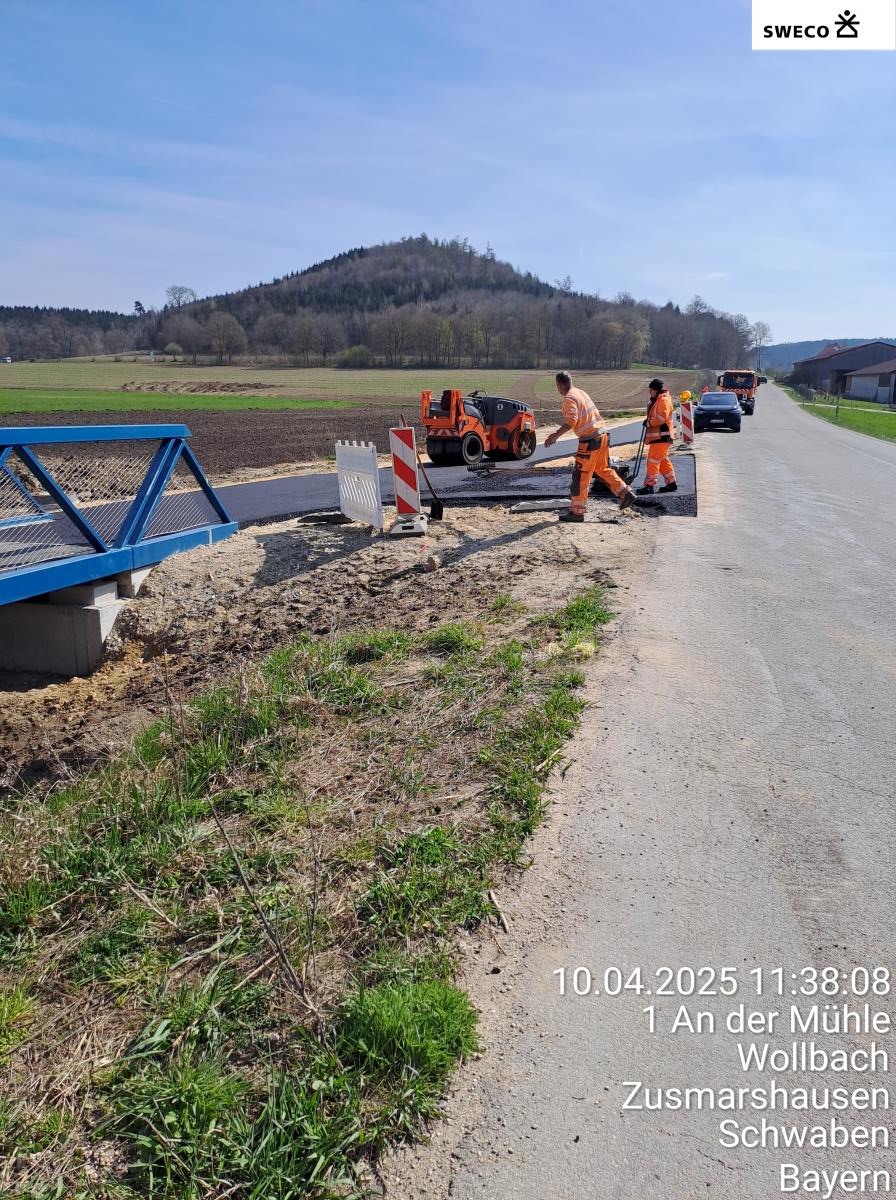

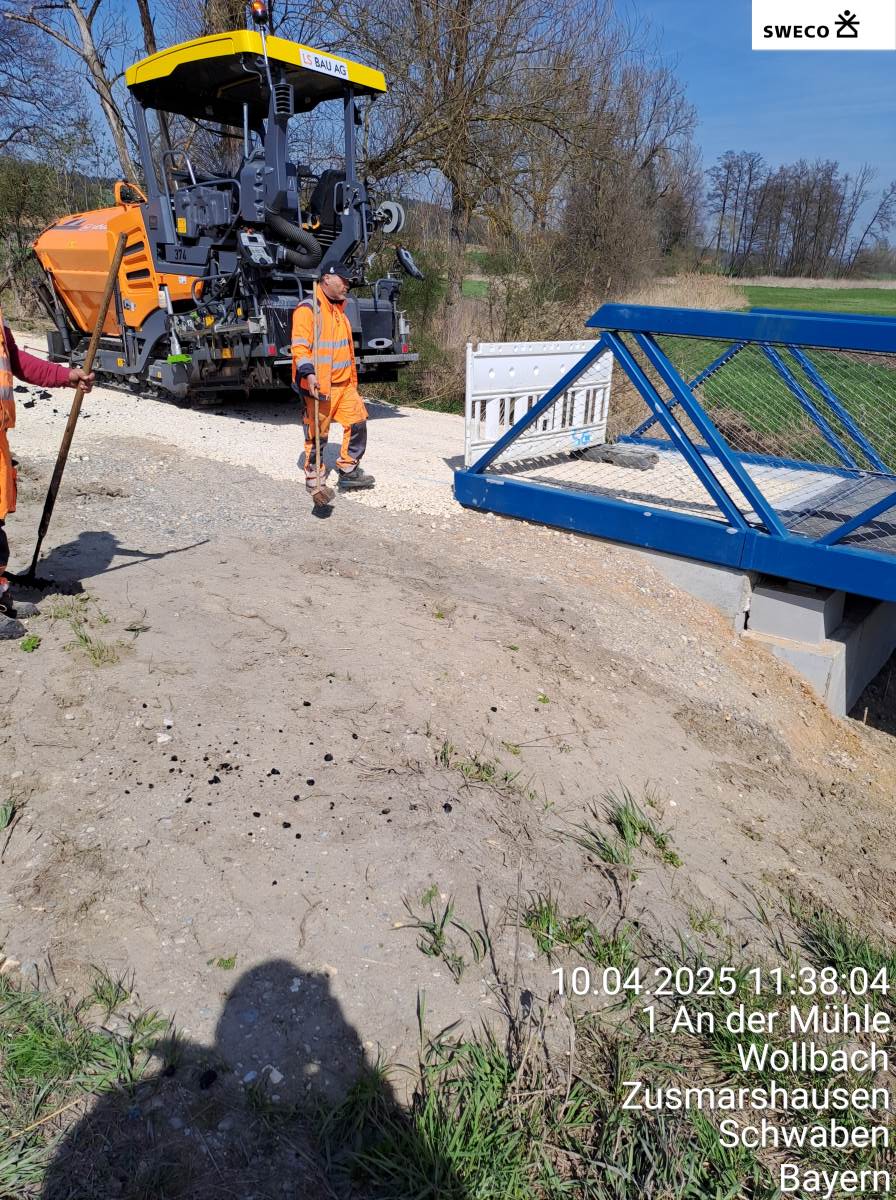

Erfolgreiche Bauphase und Projektabschluss

Die Planung einschließlich Genehmigungen und Förderantrag wurde innerhalb von zwei Jahren abgeschlossen.

• Submission: Oktober 2023
• Bauzeit: ca. 16 Monate
• Eröffnung: September 2025

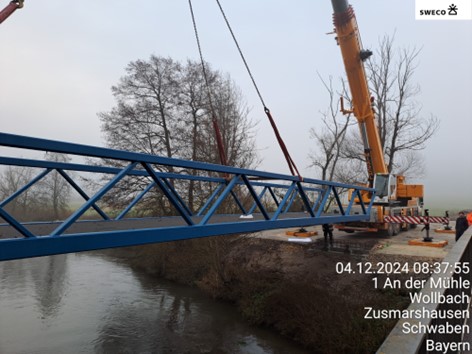

Ein besonderer Höhepunkt war der Einhub der schlanken Stahlfachwerküberbauten.

„Das Projekt zeigt aus Sicht des Ingenieurbaus eindrucksvoll die Stärke von One-Sweco am Standort Augsburg. Dank der vielen Fachplanungen vor Ort können wir gewerkeübergreifende Lösungen aus einer Hand anbieten und bei Bedarf auf Kolleg*innen aus ganz Deutschland oder dem internationalen Sweco-Netzwerk zurückgreifen. Die enge, über Jahre gewachsene Zusammenarbeit – insbesondere zwischen Ingenieurbau, Verkehrsanlagenplanung und Baumanagement – ermöglicht schnelle und unkomplizierte Abstimmungen. Ein besonderes Highlight war die sehr positive Rückmeldung aus der Bauüberwachung zur BIM-Anwendung und den Smartdrawings. Sie bestätigt uns darin, digitale Lösungen konsequent weiterzuentwickeln – zum Mehrwert für Auftraggeber und Kolleginnen gleichermaßen.“ Sören Quappen, Teamleiter Ingenieurbauwerke Augsburg, Sweco Augsburg

Digitale Nachbereitung und Blick in die Zukunft

Nach Projektabschluss wurde das BIM-Modell zu einem Gesamtmodell zusammengeführt. Dieses steht heute in Smartdrawings und als VR-Anwendung zur Verfügung und unterstützt künftig das Schnittstellenmanagement.

Projekt und Projektmodell selbst erleben

Über diesen Link können Interessierte das Smartdrawings-Projektmodell selbst erkunden und erleben, wie BIM, interdisziplinäre Planung und digitale Werkzeuge praxisnah ineinandergreifen.

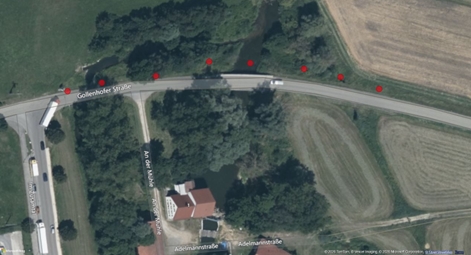

Wer das fertige Projekt digital begehen möchte, erhält über den diesen Link zu Smartdrawings 360 die Möglichkeit. Für das beste Tourerlebnis empfiehlt sich die Nutzung eines mobilen Endgeräts und des Kompass-Buttons.
